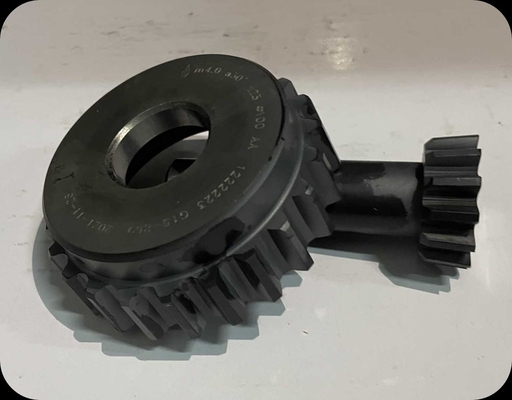

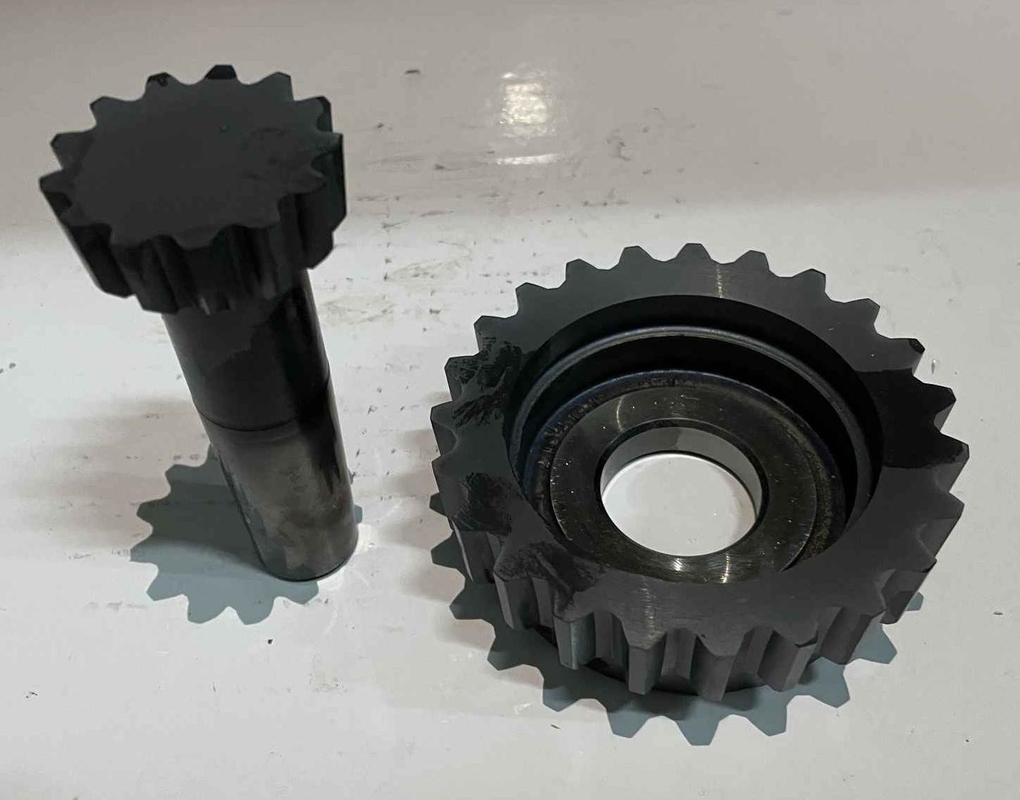

ग्रे इंडेक्सेबल स्लॉटिंग कटर टूल कार्बाइड बाउल शेप्ड गियर

 ज़ुझाउ, चीन में बने इंडेक्सेबल कार्बाइड इंसर्ट स्लॉटिंग कटर

कार्यवाही
रिलीफ एंगल उत्पन्न करने के लिए और रीग्राइंडिंग के बाद प्रोसेस्ड गियर के दांतों के आकार को प्रभावित नहीं करने के लिए, गियर शेपर की धुरी के लंबवत प्रत्येक सेक्शन में विस्थापन गियर का आकार बनाया जाता है।विस्थापन गुणांक धीरे-धीरे सामने के छोर से पीछे के अंत की सतह तक कम हो जाता है, और सकारात्मक से नकारात्मक द्वारा निर्धारित किया जाता है।गियर शेपर्स उपयोग में कुछ सीमाओं के अधीन हैं:
गियर अंडरकट का प्रतिबंध: जब गियर शेपर के टूथ टॉप को काटने की प्रक्रिया के दौरान काटे जाने वाले गियर की जड़ के इनवैल्यूट टूथ शेप में काट दिया जाता है, तो इसे अंडरकट कहा जाता है।संसाधित किए जाने वाले गियर के दांतों की संख्या जितनी कम होगी, काटने की संभावना उतनी ही अधिक होगी।
गियर टॉप कटिंग की सीमा: टॉप कटिंग इस घटना को संदर्भित करता है कि कटे हुए गियर का टूथ टॉप गियर शेपर के रूट के टूथ शेप में प्रवेश करता है और कट जाता है।
③ गियर ट्रांज़िशन कर्व इंटरफेरेंस की सीमा: जब गियर शेपर दांतों को काट रहा होता है, तो यह पूरे टूथ सरफेस पर टूथ शेप को नहीं काट सकता है, और गियर रूट ट्रांज़िशन कर्व है।गियर-शेपिंग कटर के दांतों की संख्या जितनी कम होगी और टूथ प्रोफाइल विरूपण का गुणांक जितना बड़ा होगा, संक्रमण वक्र उतना ही लंबा होगा।यदि युग्मित गियर का टूथ टॉप ट्रांजिशन कर्व से संपर्क करता है, तो व्यवधान उत्पन्न होगा।
आंतरिक गियर के प्रसंस्करण के लिए गियर शेपर के लिए, गियर शेपर की रेडियल कटिंग प्रक्रिया के दौरान शीर्ष कटौती नहीं होने पर प्रतिबंध पर भी विचार किया जाना चाहिए
