ODM क्लास ए इंडेक्सेबल स्लॉटिंग कटर HSS विद स्ट्रेट टूथ

सीधे टूथ के साथ इंडेक्सेबल स्लॉटिंग कटर

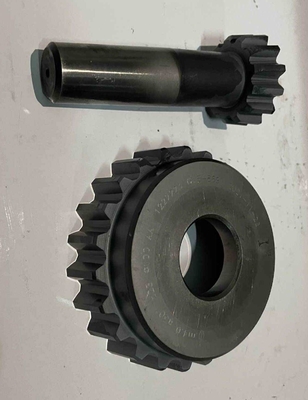

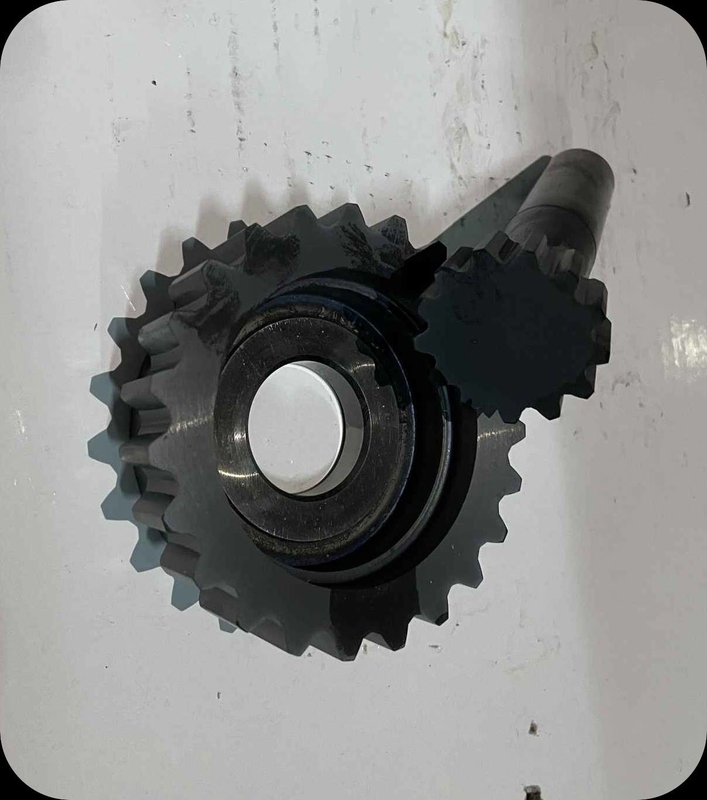

उत्पाद का नाम: टेपर शैंक गियर शेपर
आवेदन का दायरा: मुख्य रूप से आंतरिक मेशिंग स्पर और पेचदार गियर के प्रसंस्करण के लिए उपयोग किया जाता है।इसका उपयोग आंतरिक मेशिंग स्पर गियर्स को 20 डिग्री के दबाव कोण के साथ संसाधित करने के लिए किया जाता है और 30 डिग्री के दबाव कोण के साथ फूलों के छेद को शामिल करता है।इसे JB78, GB6081-85 मानकों और गैर-मानकों के अनुसार डिज़ाइन और निर्मित किया गया है।उच्च दक्षता, उत्पाद सटीकता ग्रेड 6 तक पहुंच सकती है, प्रतिरोध पहन सकती है।छोटे और गहरे आंतरिक दाँत मशीनिंग के लिए उपयुक्त।
एक्यूरेसी क्लास:कक्षाए
प्रसंस्करण सामग्री:तीव्रगति स्टील
गियर शेपर एक गियर के आकार का या रैक के आकार का गियर मशीनिंग उपकरण है।गियर शेपर कटर का उपयोग पीढ़ी विधि के अनुसार आंतरिक और बाहरी मेशिंग स्पर और पेचदार बेलनाकार गियर को संसाधित करने के लिए किया जाता है (गियर मशीनिंग देखें)।गियर शेपर की विशेषता यह है कि यह बिना खाली खांचे के कंधों, मल्टी-स्टेज गियर्स और हेरिंगबोन गियर्स के साथ गियर्स को प्रोसेस कर सकता है।विशेष आकार का गियर शेपर विभिन्न अन्य प्रोफाइल, जैसे कैम और आंतरिक स्प्लिन के साथ वर्कपीस को भी संसाधित कर सकता है।
गियर शेपर चाकू को चार प्रकारों में विभाजित किया जाता है: डिस्क, कटोरा, सिलेंडर और पतला टांग उनके आकार के अनुसार।डिस्क शेपर का उपयोग मुख्य रूप से आंतरिक और बाहरी मेशिंग स्ट्रेट दांतों, गियर शेपर हेलिकल दांतों और हेरिंगबोन गियर्स के प्रसंस्करण के लिए किया जाता है।कटोरे के आकार का गियर शेपर मुख्य रूप से कंधों और कई आंतरिक और बाहरी मेशिंग के साथ स्पर गियर को प्रोसेस करता है।इसमें और डिस्क के आकार के गियर शेपर के बीच का अंतर यह है कि क्लैंपिंग के लिए उपयोग किए जाने वाले नट को गियर शेपर के शरीर में समायोजित किया जा सकता है।इसलिए, प्रसंस्करण में बाधा नहीं है।बेलनाकार गियर शेपर का उपयोग आंतरिक गियर और छोटे बाहरी गियर को संसाधित करने के लिए किया जाता है, और आंतरिक छेद के धागे द्वारा गियर शेपर के मुख्य शाफ्ट पर खराब कर दिया जाता है।टेंपर शैंक शेपर मुख्य रूप से मशीनिंग आंतरिक मेशिंग स्पर और हेलिकल गियर्स के लिए उपयोग किया जाता है।
