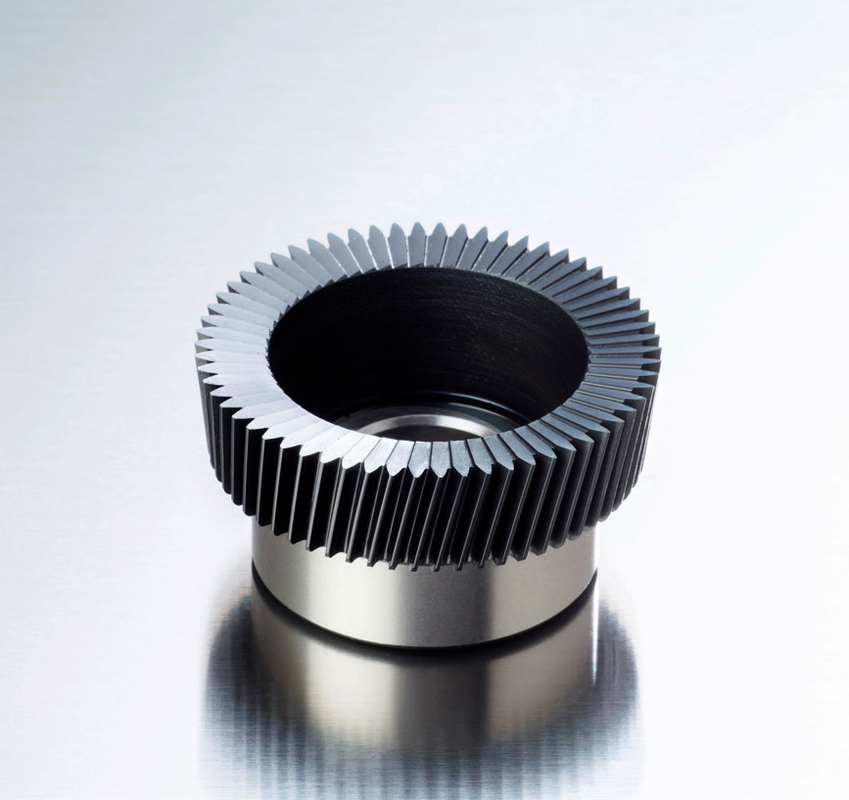

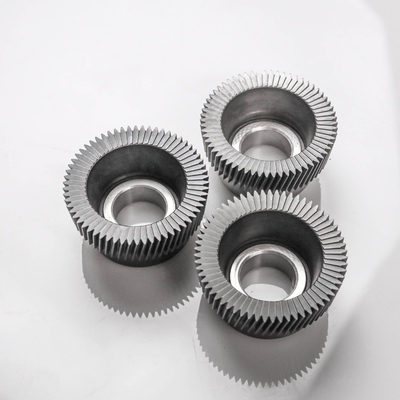

छोटे इंडेक्सेबल स्लॉटिंग कटर कार्बाइड टूल्स सिल्वर क्लास ए

चीन में बने छोटे इंडेक्सेबल स्लॉटिंग कटर

प्रक्रिया विशेषताओं
अवलोकन
गियर हॉबिंग की तुलना में, प्रसंस्करण गुणवत्ता, उत्पादकता और अनुप्रयोग रेंज के मामले में गियर को आकार देने की अपनी विशेषताएं हैं।
उत्पादकता
बड़े मापांक के साथ गियर काटते समय, गियर को आकार देने की गति गियर को आकार देने वाले कटर स्पिंडल की पारस्परिक गति की जड़ता और मशीन टूल की कठोरता से प्रतिबंधित होती है;काटने की प्रक्रिया में निष्क्रिय यात्रा का एक समय का नुकसान होता है, इसलिए उत्पादकता गियर हॉबिंग जितनी अधिक नहीं होती है।गियर को आकार देना गियर हॉबिंग की तुलना में अधिक उत्पादक होता है, जब छोटे मॉड्यूल, कई दांतों और संकीर्ण दांतों की चौड़ाई वाले मशीनिंग गियर होते हैं।
आवेदन की गुंजाइश
(1) कंधों के साथ गियर को संसाधित करने के लिए और संकीर्ण खाली उपकरण खांचे के साथ डबल या एकाधिक गियर, केवल गियर आकार देने का उपयोग किया जा सकता है।इसका कारण यह है: शेपर चाकू को "काटने" के लिए बहुत कम जगह की आवश्यकता होती है, जबकि हॉब कटर बड़े व्यास में हस्तक्षेप करते हैं।

(2) खाली उपकरण खांचे के बिना हेरिंगबोन गियर के प्रसंस्करण के लिए, केवल टूथ शेपर्स का उपयोग किया जा सकता है;

(3) आंतरिक गियर के प्रसंस्करण के लिए, केवल टूथ शेपर्स का उपयोग किया जा सकता है।

(4) वर्म गियर को प्रोसेस करने के लिए केवल हॉबिंग का इस्तेमाल किया जा सकता है।

(5) मशीनिंग पेचदार बेलनाकार गियर के लिए, दोनों उपलब्ध हैं।लेकिन हॉबिंग अधिक सुविधाजनक है।पेचदार गियर डालते समय, गियर शेपर के टूल स्पिंडल को गियर शेपर की पेचदार गति प्रदान करने के लिए एक पेचदार गाइड रेल के साथ प्रदान किया जाना चाहिए, और एक विशेष पेचदार गियर शेपर का उपयोग करने की आवश्यकता होती है, इसलिए यह बहुत असुविधाजनक है।
