परिष्करण पारंपरिक गियर शेविंग कटर उपकरण प्रतिरोध पहनें

ज़ुझाउ, चीन में बने उच्च गुणवत्ता वाले गियर शेविंग कटर

क्या हैगियर शेविंग कटर?

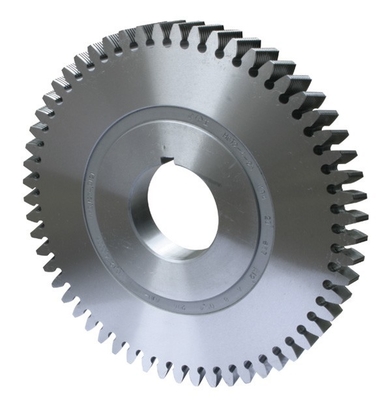

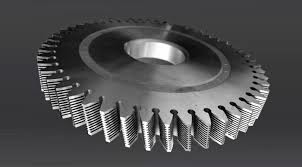

दांत की सतह पर काटने वाले किनारों को बनाने वाले कई संकीर्ण खांचे होते हैं, और गियर के आकार के गियर प्रोसेसिंग टूल का उपयोग पेचदार गियर मेशिंग के सिद्धांत के अनुसार वर्कपीस को संसाधित करने के लिए किया जाता है।प्रसंस्करण के दौरान, कटर गियर की दांत की सतह से व्हिस्कर जैसे महीन चिप्स को काट देता है, इसलिए इसे शेविंग कटर कहा जाता है।शेविंग कटर का उपयोग हॉबिंग और आकार देने के बाद गियर के दांतों को खत्म करने के लिए किया जाता है (गियर मशीनिंग देखें)।आमतौर पर उपयोग किए जाने वाले डिस्क शेविंग कटर एक कठोर पेचदार बेलनाकार गियर (चित्र 1) की तरह होते हैं, और दांत की सतह पर खांचे के दो रूप होते हैं: एक पूरे रिंग गियर पर एक गोलाकार या पेचदार थ्रू-होल होता है।स्लॉट, स्लॉट का क्रॉस सेक्शन आयताकार या समलम्बाकार हो सकता है।यह शेविंग कटर कुंद होने के बाद ही सामने (स्लॉट) को तेज करता है, और दांत का आकार और बाहरी व्यास नहीं बदलता है।चूंकि थ्रू स्लॉट को बहुत गहरा नहीं बनाया जा सकता है, केवल यह 1.75 मिमी से कम मॉड्यूल वाले चाकू को शेव करने के लिए उपयुक्त है;दूसरा यह है कि दोनों तरफ के खांचे अवरुद्ध हैं, और उन्हें कंघी के आकार के ब्लेड से डाला जाता है।झुके हुए छेदों को ड्रिल करें।इस तरह के उस्तरा को कुंद उपयोग के बाद दाँत के आकार और दाँत की ऊपरी बेलनाकार सतह को फिर से घेरने की आवश्यकता होती है।
प्रत्येक दांत के काटने के भार को कम करने के लिए, शेविंग कटर के दांतों की संख्या बड़ी होती है, और आम तौर पर गियर के दांतों की संख्या के साथ एक सामान्य कारक से बचने के लिए अभाज्य संख्या ली जाती है, अन्यथा त्रुटि की त्रुटि शेविंग कटर को प्रोसेस किए जाने वाले गियर में कॉपी किया जाएगा।अंतरराष्ट्रीय मानक के अनुसार, रेजर की शुद्धता तीन प्रकार की होती है: एए, ए और बी। वास्तविक उत्पादन में, गियर टूथ प्रोफाइल को सही इनवॉल्व टूथ प्रोफाइल शेविंग कटर से शेव किया जाता है, जो अक्सर पिच सर्कल के पास सही इनवॉल्व से विचलित होता है। गियर, अवतल आवक, और विचलन लगभग 0.01 ~ 0.03 मिमी है।स्पर गियर का टूथ प्रोफाइल विचलन पेचदार गियर की तुलना में बड़ा होता है।वर्कपीस को सही इनवॉल्व टूथ शेप में लाने के लिए शेविंग कटर के टूथ शेप को सही करना चाहिए।बड़े पैमाने पर उत्पादन में, शेविंग कटर का दांत आकार सुधार वक्र प्रयोगात्मक विधियों द्वारा निर्धारित किया जाता है।
शेविंग कटर उच्च उत्पादन क्षमता और चिकनी सतह के साथ सीधे और पेचदार दांतों के आंतरिक और बाहरी बेलनाकार गियर को संसाधित कर सकता है।इसके अलावा, मशीनिंग सटीक वर्म गियर के लिए वर्म गियर शेविंग कटर हैं।बेसिक वर्म का प्रकार और पैरामीटर वर्म गियर से मेल खाने वाले वर्किंग वर्म के समान होना चाहिए।गियर शेविंग कटर की तरह, इसमें कटिंग किनारों को बनाने और चिप्स को समायोजित करने के लिए पेचदार सतह पर कई संकीर्ण खांचे होते हैं।वर्म गियर शेविंग कटर का निर्माण करना मुश्किल होता है और इसका उपयोग केवल तब किया जाता है जब मशीनिंग वर्म गियर जिन्हें उच्च परिशुद्धता की आवश्यकता होती है।
