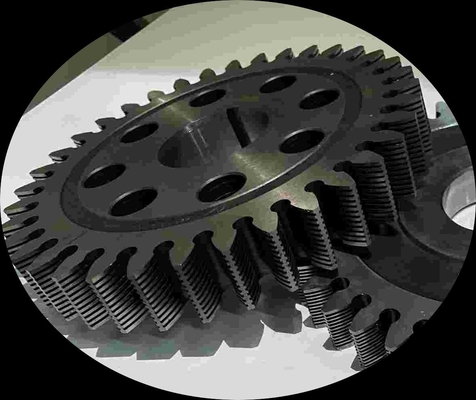

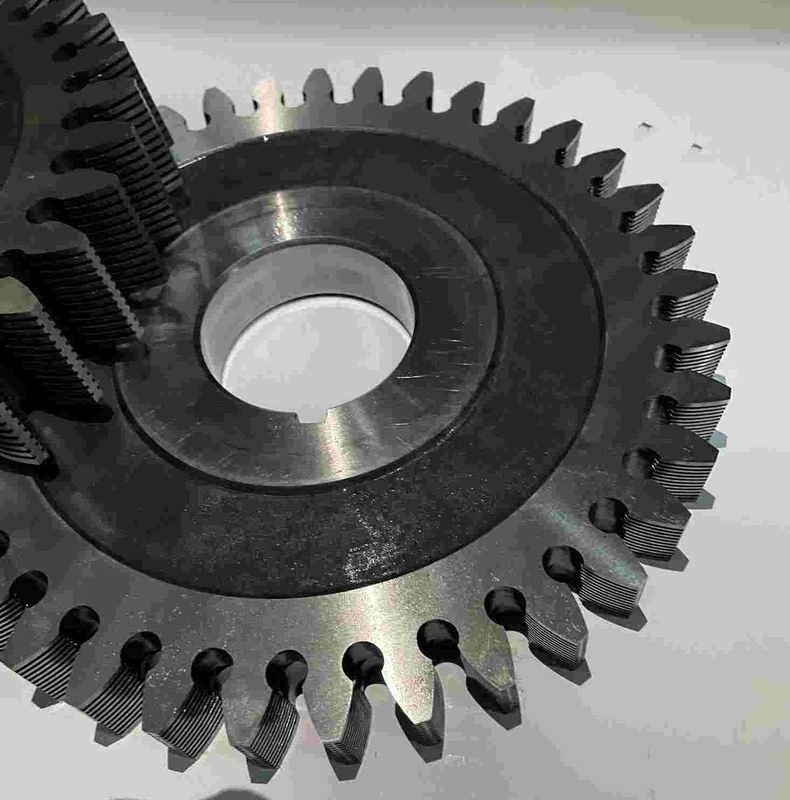

सिंगल एज रेजर के साथ असेंबल मॉड्यूल सीएनसी गियर कटिंग ब्लैक

उच्च गुणवत्ता गियर शेविंग कटर

असेंबल सुपरहार्ड मटेरियल सिंगल-एज रेजर
1. एक असेंबल सुपरहार्ड मटेरियल सिंगल-एज शेविंग नाइफ मुख्य रूप से कटर बॉडी, लेमिनेशन, ग्लैंड, फास्टनिंग स्क्रू और एडजस्टमेंट मैकेनिज्म से बना होता है।लेमिनेशन सुपरहार्ड मटेरियल क्यूबिक बोरॉन नाइट्राइड या डायमंड से बना होता है, लेमिनेशन प्लेन अक्ष के लंबवत होता है और कटर बॉडी पर स्लीव होता है।यह विशेषता है कि कटर बॉडी 7 पर आस्तीन वाले टुकड़े गियर के आकार के टुकड़े टुकड़े हैं।जब दांत की मोटाई को समायोजित नहीं किया जाता है, तो केवल तीन टुकड़े स्थापित होते हैं, एक काटने वाला टुकड़ा 5 होता है, और अन्य दो टुकड़े गाइड टुकड़ा 3 होते हैं, इसका काटने वाला टुकड़ा कटर दांतों की पूरी मोटाई के बीच में स्थित होता है, और इसकी दो गाइड पीस 3 को कटिंग पीस 5 के दोनों किनारों पर समान दूरी पर रखा गया है, और कटिंग पीस 5 और गाइड पीस 3 को क्रमशः पैड 4 और 6 द्वारा अलग किया गया है।, और पोजिशनिंग के लिए पोजिशनिंग पिन 8 का उपयोग करें;यदि दाँत की मोटाई को समायोजित करने की आवश्यकता है, तो काटने का टुकड़ा 5 और गाइड टुकड़ा 3 प्रत्येक दो टुकड़े टुकड़े से बना है, और कुल छह गियर के आकार के टुकड़े टुकड़े स्थापित हैं, यानी समायोज्य काटने का टुकड़ा 11 और समायोज्य गाइड टुकड़ा 9 प्रदान किया गया है, और विषम-संख्या वाले टुकड़े टुकड़े प्रत्येक स्थिति पिन 8 द्वारा स्थित हैं। विषम संख्या वाले टुकड़े टुकड़े 1, 3, और 5 बाएं दांत प्रोफ़ाइल 14 बनाते हैं, और सम-संख्या वाले टुकड़े टुकड़े 2, 4, और 6 रूप दाहिना दांत प्रोफ़ाइल 15. कुछ दो स्क्रू छेद 12 एकल आकार के टुकड़े टुकड़े और कुछ दो संबंधित पेंच छेद डबल आकार के टुकड़े टुकड़े 13 दो समायोजन छेद बनाते हैं, और दो समायोजन छेद 180 डिग्री से अलग होते हैं, यानी, दो समायोजन छेद एक ही गियर के आकार के टुकड़े टुकड़े में स्थित हैं।व्यास पर, इसे अंत में ग्रंथि और पेंच 2 द्वारा बांधा जाता है।
