पारंपरिक गियर शेविंग कटर डायमंड क्यूबिक बोरॉन नाइट्राइड कटिंग टूल्स

पारंपरिक गियर शेविंग कटर

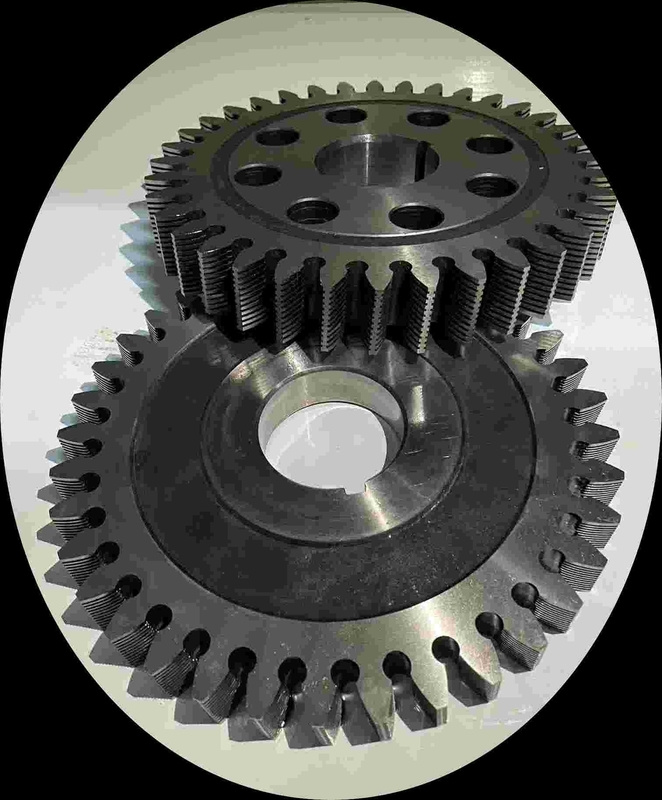

दांत की सतह पर काटने वाले किनारों को बनाने वाले कई संकीर्ण खांचे होते हैं, और गियर के आकार के गियर प्रोसेसिंग टूल का उपयोग पेचदार गियर मेशिंग के सिद्धांत के अनुसार वर्कपीस को संसाधित करने के लिए किया जाता है।प्रसंस्करण के दौरान, कटर गियर की दांत की सतह से व्हिस्कर जैसे महीन चिप्स को काट देता है, इसलिए इसे शेविंग कटर कहा जाता है।शेविंग कटर का उपयोग हॉबिंग और आकार देने के बाद गियर के दांतों को खत्म करने के लिए किया जाता है (गियर मशीनिंग देखें)।आमतौर पर इस्तेमाल किया जाने वाला डिस्क शेविंग कटर एक कठोर पेचदार बेलनाकार गियर की तरह होता है।दांत की सतह पर दो प्रकार के खांचे होते हैं: एक पूरे रिंग गियर पर खांचे के माध्यम से एक गोलाकार या पेचदार होता है, और खांचे में दो खांचे होते हैं।क्रॉस सेक्शन आयताकार या समलम्बाकार हो सकता है।इस प्रकार का शेविंग कटर कुंद होता है और केवल सामने (स्लॉट) को तेज किया जाता है, और दांत का आकार और बाहरी व्यास नहीं बदलता है।चूंकि नाली के माध्यम से बहुत गहरा नहीं बनाया जा सकता है, यह केवल मॉड्यूल के लिए उपयुक्त है।1.75 मिमी से कम के रेज़र;दूसरा यह है कि दोनों तरफ के खांचे अवरुद्ध हैं, और उन्हें कंघी के आकार के आवेषण के साथ अलग से डाला जाता है।छोटे छेद।इस तरह के उस्तरा को कुंद उपयोग के बाद दाँत के आकार और दाँत की ऊपरी बेलनाकार सतह को फिर से घेरने की आवश्यकता होती है।
