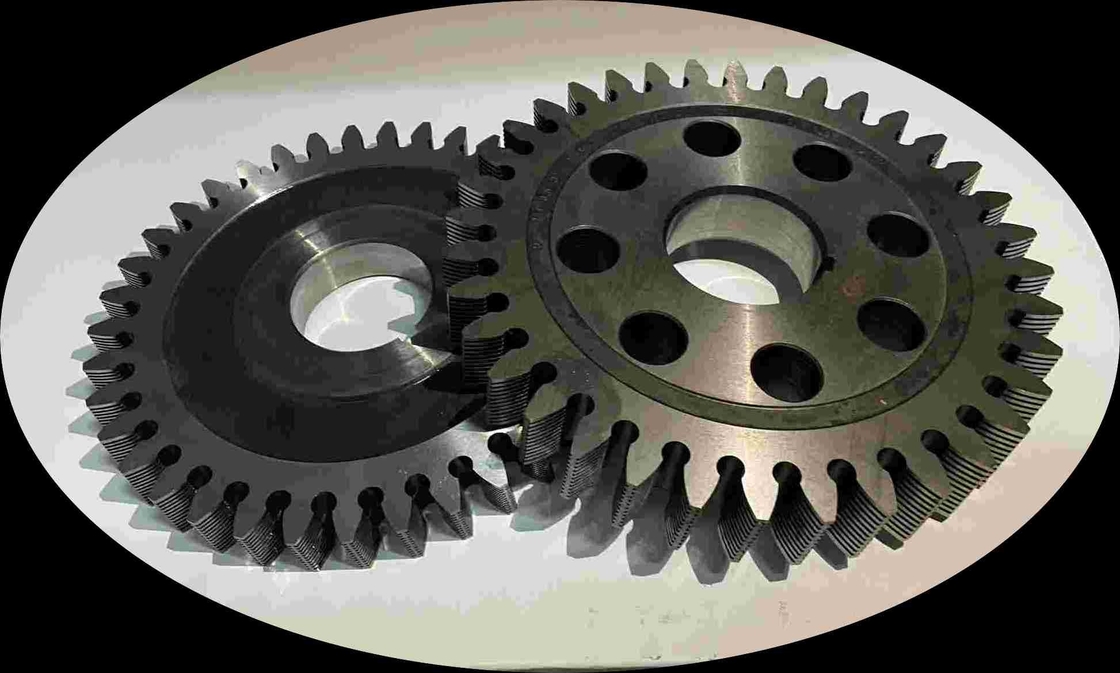

एम 2 कस्टम गियर शेविंग कटर पारंपरिक लेपित सामान्य मॉड्यूल

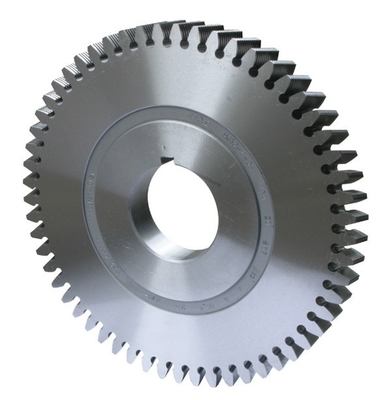

एम 2 सामग्री सामान्य मॉड्यूल पारंपरिक प्रकार गियर शेविंग कटर

लेपित उपकरण सामग्री
टूल के प्रदर्शन को बेहतर बनाने के लिए टूल को कोटिंग करना महत्वपूर्ण तरीकों में से एक है।लेपित उपकरणों के उद्भव ने औजारों के काटने के प्रदर्शन में एक बड़ी सफलता हासिल की है।कोटेड टूल को रिफ्रैक्टरी कंपाउंड की एक या एक से अधिक परतों के साथ अच्छी क्रूरता के साथ टूल बॉडी पर अच्छे पहनने के प्रतिरोध के साथ लेपित किया जाता है, जो टूल मैट्रिक्स को हार्ड कोटिंग के साथ जोड़ता है, जिससे टूल के प्रदर्शन में काफी सुधार होता है।लेपित उपकरण मशीनिंग दक्षता में सुधार कर सकते हैं, मशीनिंग सटीकता में सुधार कर सकते हैं, उपकरण जीवन का विस्तार कर सकते हैं और मशीनिंग लागत को कम कर सकते हैं।
नए सीएनसी मशीन टूल्स में इस्तेमाल होने वाले लगभग 80% कटिंग टूल्स कोटेड टूल्स का उपयोग करते हैं।भविष्य में सीएनसी मशीनिंग के क्षेत्र में लेपित उपकरण सबसे महत्वपूर्ण उपकरण किस्म होंगे।
(1) लेपित उपकरणों के प्रकार
विभिन्न कोटिंग विधियों के अनुसार, लेपित उपकरणों को रासायनिक वाष्प जमाव (सीवीडी) लेपित उपकरण और भौतिक वाष्प जमाव (पीवीडी) लेपित उपकरण में विभाजित किया जा सकता है।लेपित सीमेंटेड कार्बाइड उपकरण आमतौर पर रासायनिक वाष्प जमाव का उपयोग करते हैं, और जमाव तापमान लगभग 1000 ° C होता है।लेपित उच्च गति वाले स्टील उपकरण आमतौर पर भौतिक वाष्प जमाव का उपयोग करते हैं, और जमाव तापमान लगभग 500 ° C होता है;
लेपित उपकरणों की विभिन्न सब्सट्रेट सामग्री के अनुसार, लेपित उपकरणों को कार्बाइड-लेपित उपकरण, उच्च गति वाले स्टील-लेपित उपकरण, और सिरेमिक और सुपरहार्ड सामग्री (डायमंड और क्यूबिक बोरान नाइट्राइड) पर लेपित उपकरण में विभाजित किया जा सकता है।
कोटिंग सामग्री की प्रकृति के अनुसार, लेपित उपकरणों को दो श्रेणियों में विभाजित किया जा सकता है, अर्थात् "कठिन" लेपित उपकरण और "नरम" लेपित उपकरण।"कठिन" लेपित उपकरणों का मुख्य लक्ष्य उच्च कठोरता और पहनने के प्रतिरोध है।मुख्य लाभ उच्च कठोरता और अच्छे पहनने के प्रतिरोध हैं, आमतौर पर TiC और TiN कोटिंग्स।"सॉफ्ट" कोटिंग टूल्स का लक्ष्य घर्षण का एक कम गुणांक है, जिसे स्व-चिकनाई उपकरण के रूप में भी जाना जाता है, जिसमें वर्कपीस सामग्री के साथ घर्षण होता है।गुणांक बहुत कम है, केवल 0.1 के बारे में, जो बंधन को कम कर सकता है, घर्षण को कम कर सकता है, और काटने के बल और तापमान को कम कर सकता है।
Nanoeoating उपकरण हाल ही में विकसित किए गए हैं।यह लेपित उपकरण विभिन्न कार्यात्मक और प्रदर्शन आवश्यकताओं को पूरा करने के लिए विभिन्न कोटिंग सामग्री (जैसे धातु / धातु, धातु / सिरेमिक, सिरेमिक / सिरेमिक, आदि) के विभिन्न संयोजनों का उपयोग कर सकता है।उचित रूप से डिज़ाइन की गई नैनो-कोटिंग उपकरण सामग्री को उत्कृष्ट विरोधी घर्षण, विरोधी पहनने और स्वयं-चिकनाई गुण बना सकती है, जो उच्च गति वाली सूखी काटने के लिए उपयुक्त है।
(2) लेपित उपकरणों के लक्षण
① अच्छा यांत्रिक और काटने का प्रदर्शन: लेपित उपकरण आधार सामग्री और कोटिंग सामग्री के उत्कृष्ट गुणों को जोड़ता है, जो न केवल आधार की अच्छी क्रूरता और उच्च शक्ति को बनाए रखता है, बल्कि उच्च कठोरता, उच्च पहनने के प्रतिरोध और कम ताकत भी रखता है। लेप का।घर्षण गुणांक।इसलिए, लेपित उपकरण की काटने की गति अनकोटेड टूल की तुलना में 2 गुना अधिक हो सकती है, और उच्च फ़ीड दर की अनुमति है।लेपित उपकरण के जीवन में भी सुधार होता है।
② मजबूत बहुमुखी प्रतिभा: लेपित उपकरणों में बहुमुखी प्रतिभा की एक विस्तृत श्रृंखला होती है, और प्रसंस्करण सीमा का काफी विस्तार होता है।कई गैर-लेपित उपकरणों के बजाय एक लेपित उपकरण का उपयोग किया जा सकता है।
कोटिंग की मोटाई: कोटिंग की मोटाई में वृद्धि के साथ, उपकरण का जीवन भी बढ़ जाएगा, लेकिन जब कोटिंग की मोटाई संतृप्ति तक पहुंच जाती है, तो उपकरण का जीवन अब महत्वपूर्ण रूप से नहीं बढ़ेगा।जब कोटिंग बहुत मोटी होती है, तो छीलने का कारण बनना आसान होता है;जब कोटिंग बहुत पतली होती है, तो पहनने का प्रतिरोध खराब होता है।
रीग्रिंडेबिलिटी: लेपित ब्लेड की रीग्रिंडेबिलिटी खराब है, कोटिंग उपकरण जटिल है, प्रक्रिया की आवश्यकताएं अधिक हैं, और कोटिंग का समय लंबा है।
कोटिंग सामग्री: विभिन्न कोटिंग सामग्री वाले उपकरणों में अलग-अलग काटने का प्रदर्शन होता है।उदाहरण के लिए, कम गति से काटते समय, TiC कोटिंग प्रभावी होती है;उच्च गति से काटते समय, TiN अधिक उपयुक्त होता है।
(3) लेपित उपकरणों का अनुप्रयोग
सीएनसी मशीनिंग के क्षेत्र में लेपित उपकरणों की काफी संभावनाएं हैं, और भविष्य में सीएनसी मशीनिंग के क्षेत्र में सबसे महत्वपूर्ण उपकरण विविधता होगी।उच्च गति काटने वाली मशीनिंग की जरूरतों को पूरा करने के लिए मिलों, रीमर, ड्रिल, कंपाउंड होल मशीनिंग टूल्स, गियर हॉब्स, गियर शेपर्स, शेविंग कटर, ब्रोच बनाने और विभिन्न मशीन-क्लैम्प्ड इंडेक्सेबल इंसर्ट पर कोटिंग तकनीक लागू की गई है।स्टील और कच्चा लोहा, गर्मी प्रतिरोधी मिश्र और अलौह धातुओं जैसी सामग्रियों की जरूरतें।
