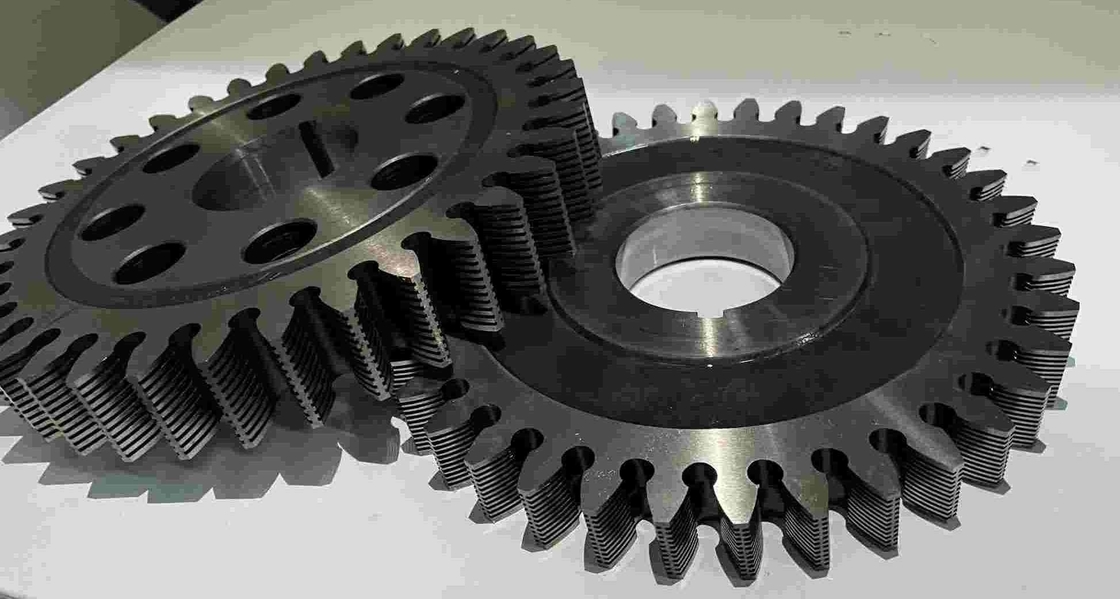

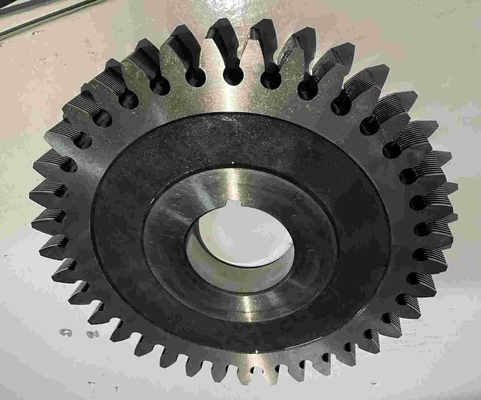

कंघी स्लॉट गियर शेविंग कटर 66 मिमी मोटाई आंतरिक शामिल गियर

गियर शेविंग कटर --- आंतरिक टूथ इनवॉल्व गियर

"संतुलित शेविंग" के सिद्धांत का उपयोग करते हुए, गियर के संपर्क में शेविंग कटर की दांत की सतह पर बल

हालांकि दांत पीसने से गियर की सटीकता में सुधार हो सकता है, लेकिन मेशिंग शोर को कम करने का प्रभाव आदर्श नहीं है।शेविंग प्रक्रिया शेविंग गियर द्वारा गठित कंपित शाफ्ट गियर जोड़ी के साथ शेविंग कटर की जाली है।शेविंग प्रक्रिया के दौरान, शेविंग कटर और शेविंग गियर के बीच का रेडियल बल स्थिर होता है, और जालीदार दांतों की एक जोड़ी पर काम करने वाला यूनिट एरिया प्रेशर दो जोड़ी मेशिंग टूथ सतहों पर काम करने वाले यूनिट एरिया प्रेशर से अधिक होता है।बहुत बड़ा, काटने का बल भी बहुत बड़ा होता है।विशेष रूप से, शेविंग कटर और गियर के पिच सर्कल के बीच सापेक्ष स्लाइडिंग गति सबसे छोटी है, काटने का विरूपण समय और काटने बल संचरण समय लंबा है, और अधिक धातु काट दिया जाता है, जो अवतल दांत प्रोफ़ाइल का कारण है शेविंग दांत से।वर्तमान में, इस समस्या को हल करने के लिए सबसे अच्छी रेजर डिजाइन विधि "संतुलित शेविंग" डिजाइन विधि है।

यदि यह दांत की सतह पर समान संख्या में संपर्क बिंदु है, तो दोनों तरफ का बल संतुलित है

यदि यह दांत की सतह पर एक एकल संपर्क बिंदु है, तो दोनों तरफ का बल असंतुलित होता है
